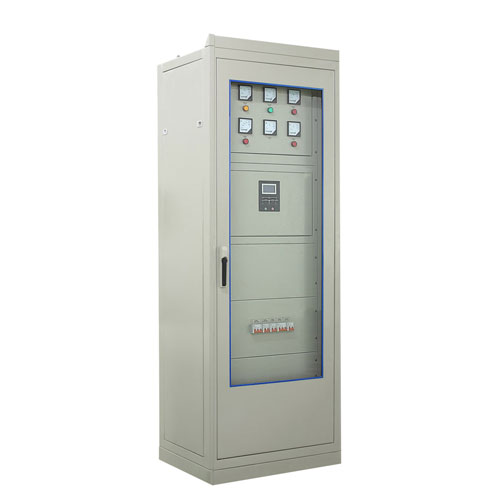

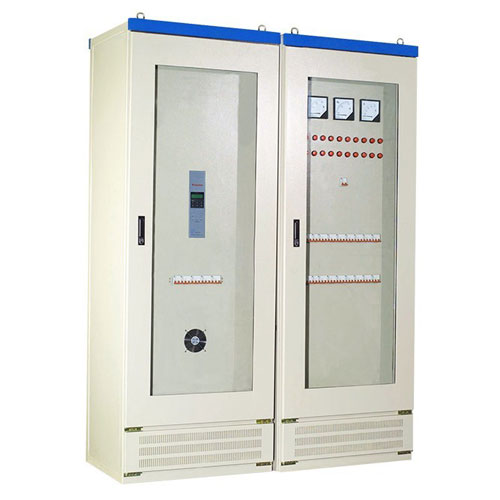

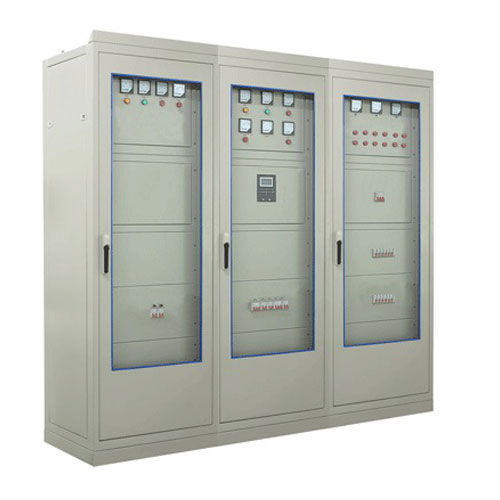

DC110V/220V轉三相380V電力專用UPS電源（工頻雙隔離）

漢晟能源HGUD系列工頻電力專用UPS電源裝置，是山東漢晟能源技術有限公司根據電力行業技術標準及實際使用特點所量身定制的高可靠性個性化UPS電源裝置，產品容量由10KVA-150KVA，規格齊全，是一個全面細致的電力行業供電保護解決方案。電力專用UPS電源裝置輸入、輸出超級隔離，直流電壓DC220V或DC110V，電源系統具備很高的可靠性。按照高端工業標準設計，留有充足的功率富余量，可帶任何性質負載。旁路設置工頻隔離穩壓柜，數據可配置饋線柜，是當今全球眾多大型火力、LNG、生物質發電廠DCS控制系統的最佳后備保障電源裝置。

產品防護等級高，可應用在惡劣的環境條件下，如高粉塵、多蟲害、高溫條件及地震或多雷擊區域，以保護重要生產過程、設備系統以及人工安全，防止高額成本的停工期；無嚴格的操控程序限制，全面完善的系統保護措施，最大程度滿足人性化要求。UPS設計壽命30年，每一套產品都必須經過嚴格的工業生產流程，以確保完全滿足顧客高標準的技術要求。

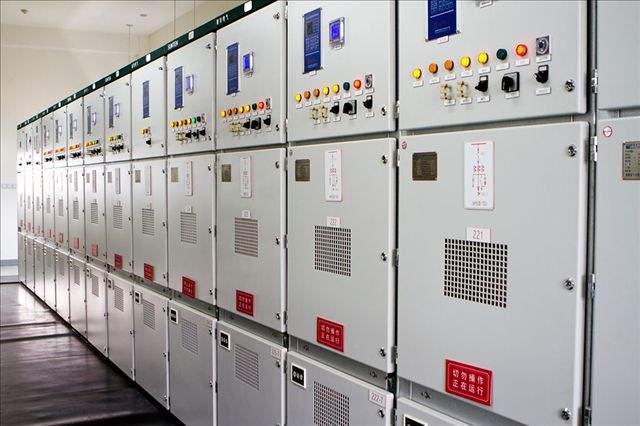

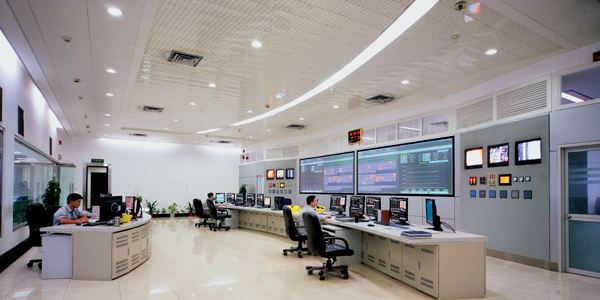

在電廠及大型變電系統中，UPS裝置主要向下列負荷供電：DCS或計算機監測、監控系統、數據采集系統、協調控制系統、爐管泄漏監測系統、鍋爐安全監視系統、數字式電液調節器、汽機TDM、DEH、緊急跳機系統、火災報警系統、電能計費系統、廠內調度通信及其他自動保護裝置、變電站自動化系統等。

HGUD系列電力專用UPS電源不僅適用于電力行業，在石化、鋼鐵、天然氣、塑膠行業、軌道交通以及生產流水線，其現場控制機房的主要設備為DCS控制系統、工控機系統、PLC控制系統等，因此同樣可以適用，并提供安全可靠的不間斷供電。

【高可靠性】采用結構化、模塊化設計，增強了系統的分級容錯設計，防止系統進入被動性失控狀態，加強了故障檢測報警及應急處理功能，提高了系統的安全性。

【實時性】核心控制芯片采用高性能數字信號處理器， UPS輸出電壓的質量更高，動態性能更好，實時性更佳，擁有更迅速的突發性事件處理能力。

【易操作性】系統的人機操作設計充分考慮實際使用的安全性及便捷性，用戶接口及操作界面設計充分考慮人體結構特征及視覺特征，全漢化顯示界面是針對中國地區用戶所專門設計、制造。

【抗干擾性】采用了專用的抗靜電、抗高壓脈沖串、抗雷擊設計，超隔離及可靠接地技術，有效防止電磁波、無線電和靜電等干擾侵入。

【高可用性】 工業環境標準設計，軟硬件冗余運行，確保產品在其設計壽命內穩定運行，MTBF平均無故障時間大于30萬小時。

【技術先進性】采用在線式雙變換技術（VFI級）和DSP與IGBT等先進控制技術及開關組件，使用復數CPU及軟硬件同時兼容。

【輸入范圍寬】超寬交流輸入電壓范圍（300VAC~520VAC），輸出穩壓穩頻且穩定度高，有效減少蓄電池組的放電次數，延長蓄電池組壽命。

【多重保護】旁路系統選配旁路隔離穩壓柜，確保旁路時提供穩定優質的電源；設計靜態旁路及手動維護旁路，可在UPS保護及維護時向負載提供不間斷供電。

【超強穩定性】 zhuanli的旁路保護優化設計，即使誤操作也不會造成UPS損壞及負載斷電；110%額定負載仍保證連續穩定運行，卓越的過載能力和抗干擾能力，充分體現了工業級的特點。

【全面監控】匹配標準RS485通訊串口，人性化的全面系統監控和通訊功能；完善的歷史事件追溯能力，154條不正常狀況的歷史記錄，即使無電源，也不會清除。

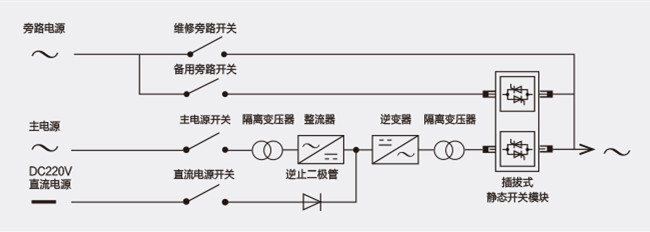

市電正常時，交流市電經過隔離，整流濾波后，通過逆變器及隔離變壓器輸出，給負載供電；

若交流輸入斷電，則零切換至電力系統自備的直流屏，經過防反二極管給逆變器供電，再經過輸出隔離后給重要負載供電；

若交流市電恢復正常，則自動切換至交流輸入供電；若逆變器過載或故障，則由靜態開關切換至交流旁路繼續無負載供電。
